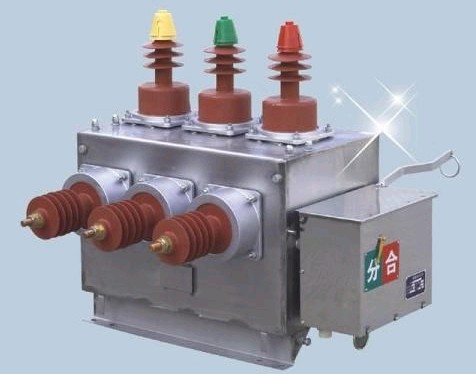

    ZW10(ZW27)系列戶外高壓真空斷路器

    產品概述:




    ZW10(ZW27)-12真空斷路器概述:
         ZW10-12G/T630-12.5/16/20型戶外高壓真空斷路器是三相交流戶外高壓開關設備,主要用于12KV等級,額定電流630A,額定頻率50HZ的農網、城網、礦山、鐵道、港口的配電系統,特別適用于戶外架空線路,分合負荷電流、過載電流、短路電流,對電網進行切換和保護。



    ZW10(ZW27)-12真空斷路器型號及含義:



    ZW10(ZW27)-12真空斷路器使用條件

    a.環境溫度-40℃~+40℃;
    b.海拔不超過2000mm,2000mm以上與用戶協商;
    c.風壓不超過700Pa(相當于風速34m/s);
    d.相對濕度日平均值不大于95%,月平均值不大于90%
    e.空氣污穢程度Ⅲ級;
    f.周圍空氣不應受腐蝕性氣體或可燃性氣體等明顯污染;
    g.無經常性的劇烈運動;
    h.作為絕緣介質的硅橡膠應符合GB655386有關使用場合的要求。

    ◆主要技術參數
    3.1額定參數


    序號

    項     目

    單位

    參    數

    1

    額定電壓

    KV

    12

    2

    額定電流

    A

    630

    3

    額定頻率

    HZ

    50

    4

    工頻耐受電壓

    KV

    42/48

    5

    雷電沖擊電壓(峰值)

    KV

    75/85

    6

    額定短路開斷電流

    KA

    6.3

    12.5

    16

    20

    7

    額定短路關合電流(峰值)

    KA

    16

    31.5

    40

    50

    8

    額定短時耐受電流

    KA

    6.3

    12.5

    16

    20

    9

    額定峰值耐受電流

    KA

    16

    31.5

    40

    50

    10

    額定操作順序



    分—0.3S—合分—180S合分

    11

    額定短路電流開斷次數

    30

    12

    機械壽命

    10000

    13

    動觸頭允許磨損累計厚度

    mm

    3

    4

    14

    額定操作電壓
    配CT型彈簧操動機構

    合閘線圈

    V

    直流或交流220V

    分閘線圈

    15

    過流脫扣線圈額定工作電流

    A

    5

    16

    電流互感器一、二次電流比



    100/5.200/5.300/5.400/5.630/5

    17

    儲能電機

    客定電壓

    V

    直流或交流220V

    功率

    W

    ≤200

    18

    重量

    Kg

    150

    3.2機械參數


    序號

    項    目

    單  位

    參   數

    1

    觸頭開距

    mm

    11±1

    2

    觸頭行程

    mm

    3±0.5

    3

    平均分閘速度

    m/s

    1±0.2

    4

    平均合閘速度

    m/s

    0.8±0.2

    5

    合閘彈跳時間

    ms

    ≤3

    6

    三相分閘同期性

    ms

    ≤2

    7

    三相合閘同期性

    ms

    ≤3

    8

    合閘時間

    ms

    40-60

    9

    分閘時間

    ms

    30-50

    10

    每極主回路電阻

    ms

    ≤200

    11

    相間中心距



    220±1.5

    12

    合閘狀態觸頭彈簧長度

    mm

    25.5

    3.3隔離開關技術數據


    序號

    項    目

    單  位

    數   據

    1

    額定電壓

    KV

    12

    2

    額定電流

    A

    630

    3

    4s熱穩定電流(有效值)

    KA

    20

    4

    動穩定電流(峰值)

    KA

    50

    5

    1.2/50μs全波沖擊電壓(峰值)

    KV

    相對地75斷口85

    6

    1min工頻耐壓

    KV

    42

    7

    各相導電回路電阻

    μΩ

    ≤60

    8

    合閘手動操作力矩

    Nm

    ≤150

    9

    觸刀剛合位置偏斜

    mm

    ≤2

    10

    導電部分對地絕緣距離

    mm

    ≥160

    11

    斷口開距

    mm

    ≥200

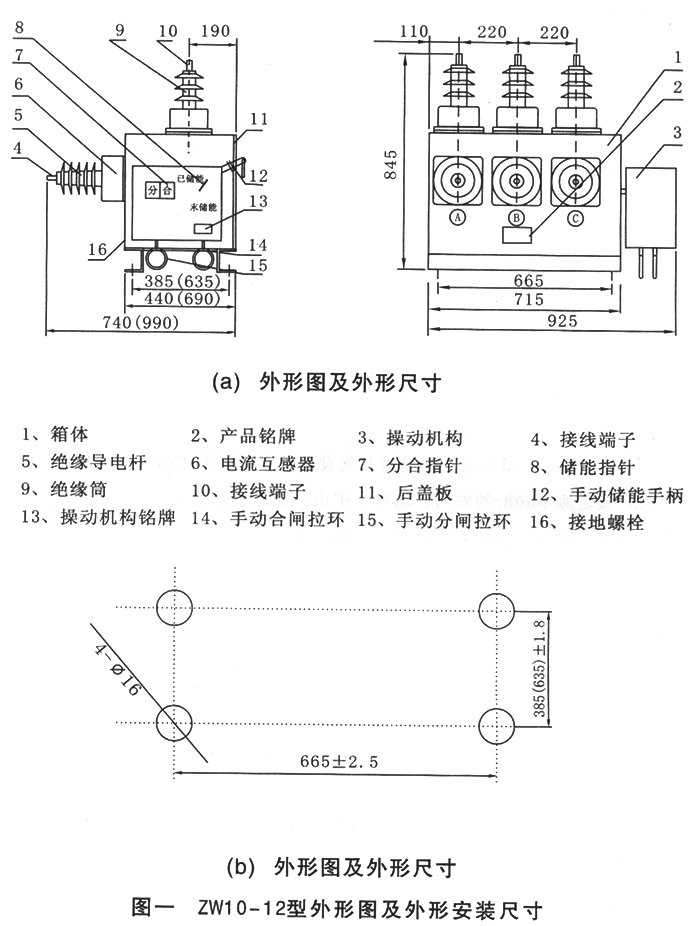

    外形及安裝尺寸



    訂貨須知事項:
    訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次,以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。

    售后服務:
    我公司本著優質、高效、發展的精神,以優質的產品、貼心的服務為理念,并公開、負責地向您鄭重承諾如下:
    1.我廠出售的所有產品最低保修期為一年,部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
    2.在接到報修通知后,七個工作日內趕到現場并解決問題。
    3.用戶可以通過售后電話咨詢有關技術問題,并得到明確的解決方案。
    4.用戶在正常使用中出現性能故障時,本公司承諾以上保修服務。除此以外,國家適用法律法規另有明確規定的,本公司將遵照相關法律法規執行。
    5.在保修期內,以下情況將實行有償維修服務;
    (1)由于人為或不可抗拒的自然現象而發生的損壞。
    (2)由于操作不當而造成的故障或損壞。
    (3)由于對產品的改造、分解、組裝而發生的故障或損壞.
