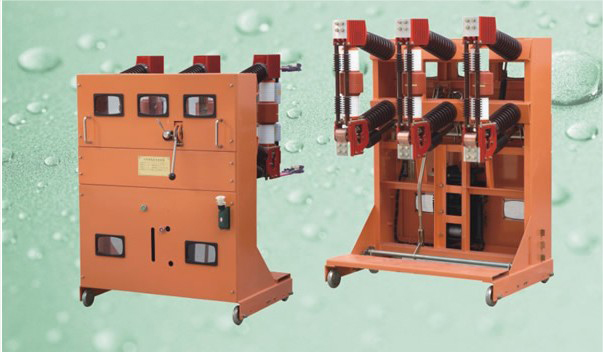

    ZN23-40.5系列戶內高壓真空斷路器

    產品概述:

    產品概述
          ZN23-40.5系列戶內高壓真空斷路器是三相交流50Hz,額定電壓為40.5kV的戶內裝置,配有CT19彈簧操動機構。產品分為固定式和手車式兩種。固定式是配置XGN17-40.5箱式固定式高壓開關柜中使用;手車式配置在JYN1-40.5手車上在JYN-40.5移開式金屬封閉開關柜或GBC高壓開關柜中使用,也可配置在      KYN10-40.5手車上在KYN10-40.5組裝式金屬封閉開關柜中使用。
          本系列產品技術參數高、開斷能力強、動作可靠、性能穩定、壽命長、維護簡便,且無爆炸危險及污染,供工礦企業,發電廠及變電站控制之用,并適用于頻繁操作的場所,也可用于切合電容器組等特殊場合。

    使用環境
    1、周?chē)諝鉁囟龋荷舷?40℃,下限-10℃,高寒地區-25℃;
    2、海拔:1000m;
    3、相對濕度:日平均值不大于95%;月平均不大于90%;(+25℃);飽和蒸汽壓:日平均不大于2.2×10-3MPa,月平均不大于1.8×10-3MPa
    4、振福:地震烈度不超過8度;
    5、不適用于易燃、爆炸危險、化學腐蝕及劇烈震動的場所。

    技術參數

    序號 項目 單位 參數
    1 額定電壓 kV 40.5
    2 額定電流 A 1250 1600 2000
    3 額定短路開斷電流 kA 25 31.5
    4 動穩定電流(峰值) kA 63 80
    5 4s熱穩定電流 kA 25 31.5
    6 額定短路關合電流(峰值) kA 63 80
    7 額定短路電流開斷次數 20
    8 額定操作順序 分-0.3s-合分-180s-合分
    9 額定操頻率 Hz 50
    10 額定雷電沖擊耐受電壓(全波) kV 185
    11 1min 工頻耐受電壓 kV 95
    12 合閘時間 ms ≤75
    13 分閘時間 ms ≤60
    14 機械壽命 10000
    15 額定工作電壓 V AC DC110 AC DC 220


    主要機械調整參數


    序號 項目 單位 參數
    1 觸頭開距 mm 25±3
    2 接觸行程 mm 8±2
    3 平均合閘速度 m/s 0.6~0.9
    4 平均分閘速度 kA 1.8~2.2
    5 三相分合不同期性 ms ≤2
    6 觸頭合閘彈跳時間 ms ≤3
    7 油緩沖器緩沖行程 mm 15±1
    8 觸頭允許磨損累計厚度 mm 3
    9 各相回路電阻 μΩ ≤50

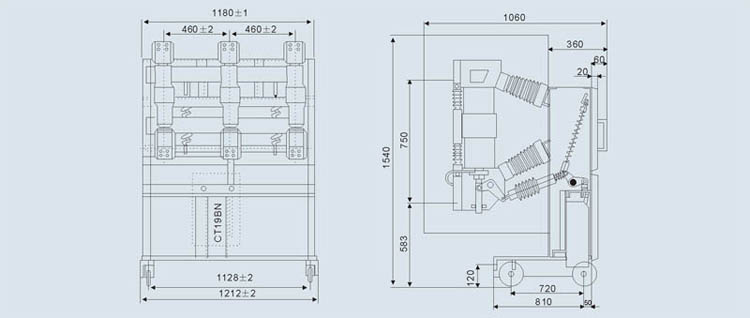

    外形及安裝尺寸圖
